Трубчатый ленточный конвейер укладывает материалы в цилиндрическую форму с помощью ленты, обеспечивая закрытую транспортировку без рассыпания, что соответствует экологическим требованиям.

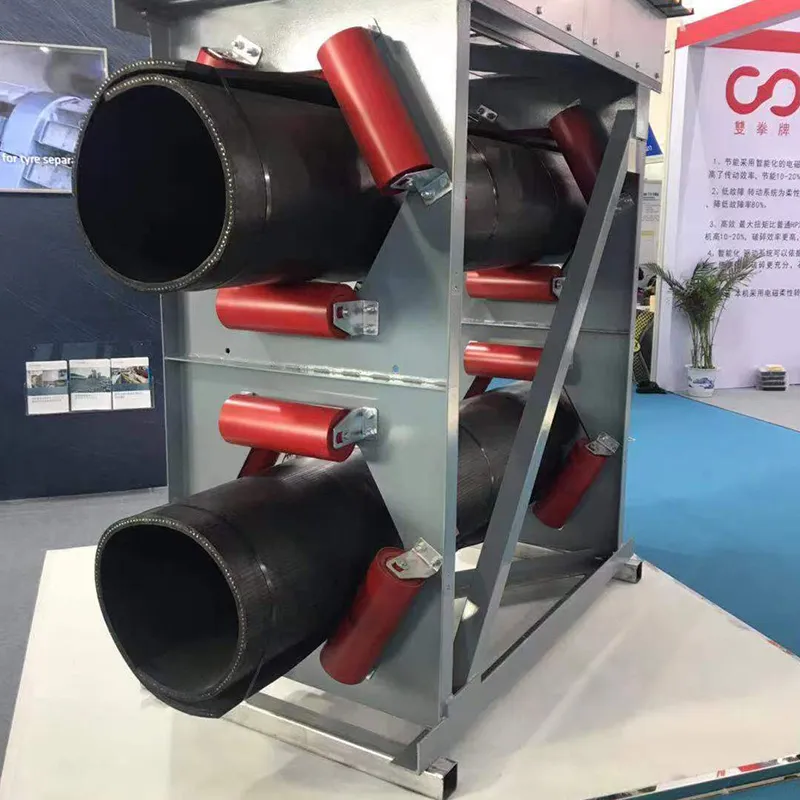

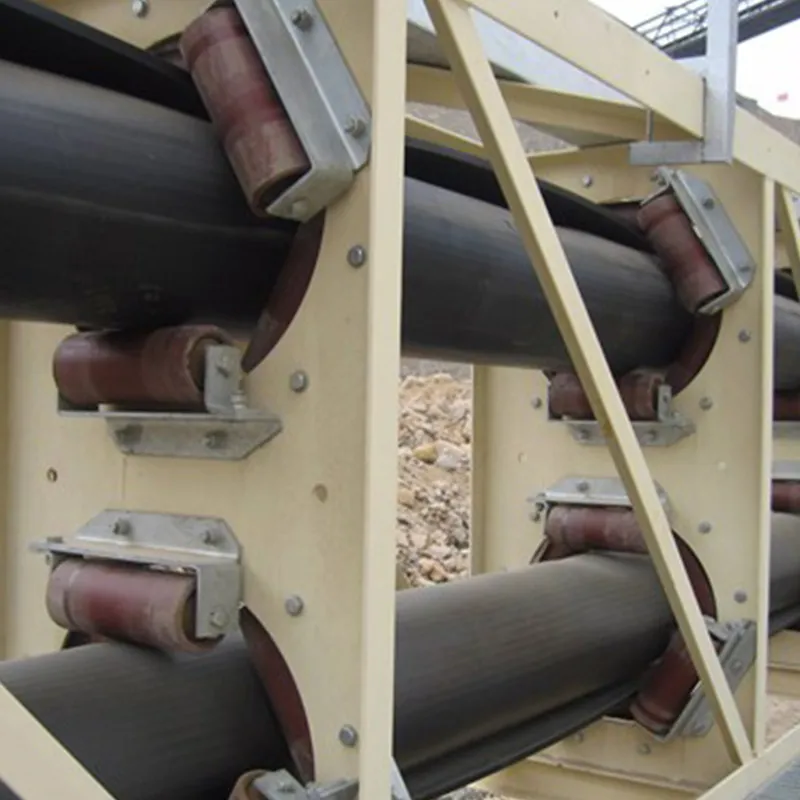

Трубчатый ленточный конвейер укладывает материалы в цилиндрическую форму с помощью ленты, обеспечивая закрытую транспортировку без рассыпания, что соответствует экологическим требованиям. Он также обеспечивает защиту от ветра, дождя и снега, позволяя транспортировать грузы на большие расстояния. Поскольку конвейерная лента свернута в трубчатую форму, ее можно расположить с горизонтальными и вертикальными изгибами, сохраняя при этом заданный радиус поворота. Возможна вертикальная транспортировка под углом не более 30 градусов, что снижает потребность в перегрузочных станциях и занимает минимум места. Это обеспечивает исключительную экономическую эффективность инвестиций. Подходит для транспортировки различных гранулированных и сыпучих материалов, находит широкое применение в различных отраслях промышленности и сферах деятельности.
Пропускная способность, площадь поперечного сечения и допустимый размер куска для труб разного диаметра
| Диаметр трубы(mm) | 100 | 150 | 600 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 850 |
| Пропускная способность(mm) | 400 | 600 | 780 | 1000 | 1150 | 1350 | 1550 | 1900 | 2300 | 2650 | 3150 |
| Площадь поперечного сечения(m²)100% | 0.0079 | 0.0178 | 0.0313 | 0.0529 | 0.0687 | 0.0903 | 0.1466 | 0.2305 | 0.2988 | 0.3789 | 0.5442 |
| Площадь поперечного сечения(m²)750% | 0.0059 | 0.0134 | 0.0235 | 0.0387 | 0.0478 | 0.0677 | 0.1100 | 0.1571 | 0.2181 | 0.2842 | 0.4082 |
| Максимальный размер блока(mm) | 30 | 30 - 50 | 50 - 70 | 70 - 90 | 90 - 100 | 100 - 120 | 120 - 150 | 150 - 200 | 200 - 250 | 250 - 300 | 300 - 400 |
| Стандартная ширина ленточного конвейера | 300 - 400 | 500 - 600 | 600 - 750 | 750 - 900 | 900 - 1050 | 1050 - 1200 | 1200 - 1500 | 1500 - 1800 | 1800 - 2000 | 2000 - 2400 |
Соотношение между диаметром трубы d, скоростью ленты и транспортируемым объемом
| Скорость ленты (m/s)/Пропускная способность(m3) /Диаметр трубы(mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 850 |
| 0.8 | 17 | 38 | 68 | 105 | 152 | ||||||
| 1 | 21 | 48 | 85 | 133 | 190 | ||||||
| 1.25 | 27 | 59 | 106 | 166 | 238 | 257 | |||||
| 1.6 | 34 | 76 | 136 | 212 | 304 | 321 | 428 | 667 | |||
| 2 | 43 | 95 | 170 | 266 | 380 | 411 | 548 | 853 | 1228 | 1642 | 2448 |
| 2.5 | 212 | 332 | 475 | 642 | 856 | 1333 | 1919 | 2586 | 3825 | ||
| 3.15 | 418 | 599 | 809 | 1078 | 1680 | 2420 | 3233 | 4820 | |||
| 4 | 1027 | 1369 | 2133 | 3070 | 4105 | 6120 | |||||
| 5 | 1711 | 2666 | 3888 | 5131 | 7650 |
